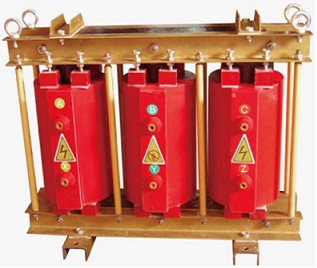

串聯電抗器 解諧電抗器
- 產品簡介：與過諧型電容器串聯組成調諧型無功功率補償設備，保護電容器，防止諧波放大，吸收部分諧波電流，起一定的濾波作用，串聯電抗器的選取要根據系統的諧波頻譜，串聯電抗器必須和
- 咨詢熱線：021-57899261
-
產品詳情
聯系我們
產品概述：
與過諧型電容器串聯組成調諧型無功功率補償設備，保護電容器，防止諧波放大，吸收部分諧波電流，起一定的濾波作用，串聯電抗器的選取要根據系統的諧波頻譜，串聯電抗器必須和過諧型電容器串聯適用。
產品應用：

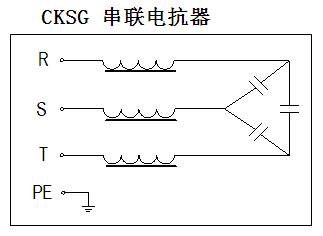

串聯電抗器，它的作用是與功率因數補償電容器串聯。通常有電抗率4.5~6%電抗器，對5 次諧波通常電抗率為6%~7%，對3 次諧波通常電抗率為12~14%。接入串聯電抗器，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。

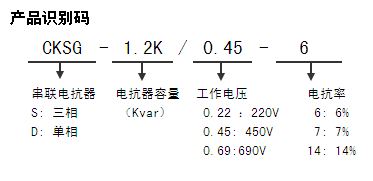

技術規格：
1. 工作電壓：Ф3 / 380VAC-1140VAC
2. 工作電流：5A-400A
3. 工作頻率：50/60Hz.
4. 電抗率：6%、7%、14%
5. 絕緣等級：class F,H
6. 使用環境：-10…+45 ℃,額定值不會降低
7. 防護等級：IP00-IP22
8. 最大電流：1.5×額定電流，持續60S
9. 噪 音：≤65dB
10. 溫 升：≤85K
11. 抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)
12. 絕緣電阻：1000VDC絕緣阻值≥100MΩ
13. 海拔高度不超過2000米。
14. 運行環境溫度-25℃～+45℃，相對濕度不超過90%。
15. 周?chē)鸁o(wú)有害氣體，無易燃易爆物品。
16. 周?chē)h(huán)境應有良好的通風條件，如裝在柜內，應加裝通風設備。
17. 執行標準：
IEC289:1987電抗器
GB10229-88電抗器(eqvIEC289:1987)
JB9644-1999半導體電氣傳動用電抗器

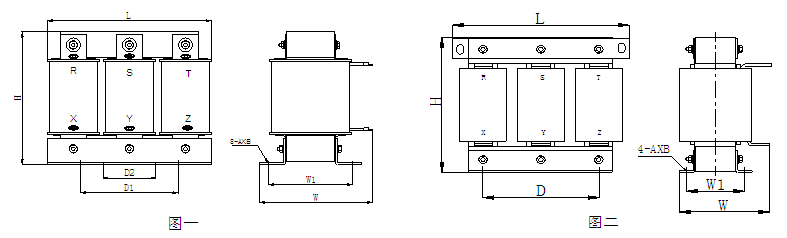

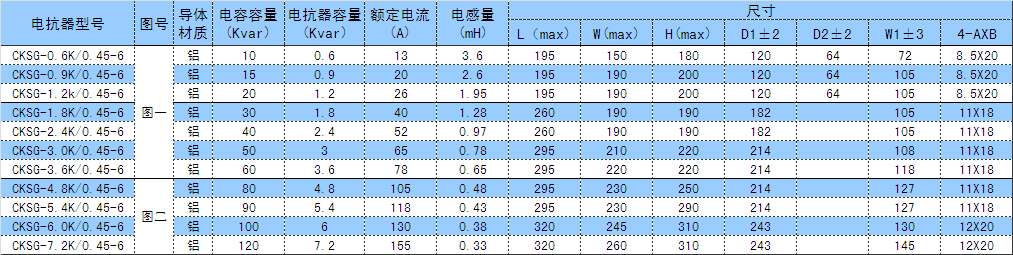

串聯電抗器尺寸圖 三相系統電壓450VAC銅材質系列 6%電抗器率
串聯電抗器尺寸圖 三相系統電壓450VAC鋁材質系列 6%電抗器率

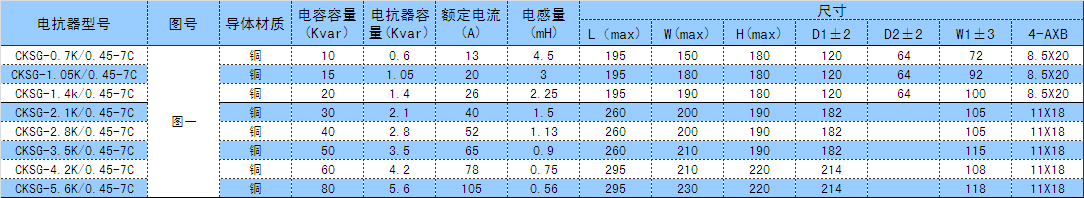

串聯電抗器尺寸圖 三相系統電壓450VAC銅材質系列 7%電抗器率

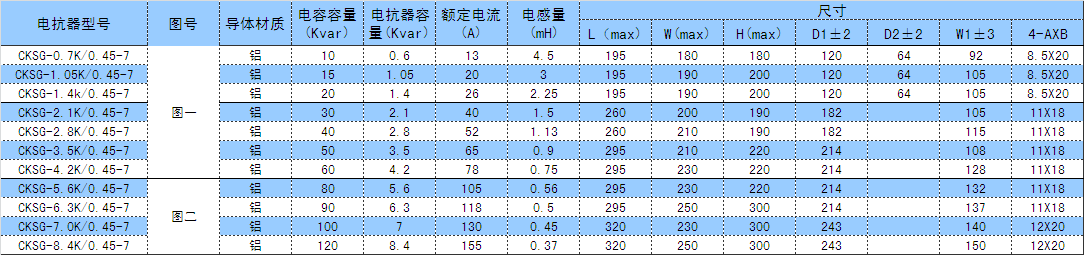

串聯電抗器尺寸圖 三相系統電壓450VAC鋁材質系列 7%電抗器率

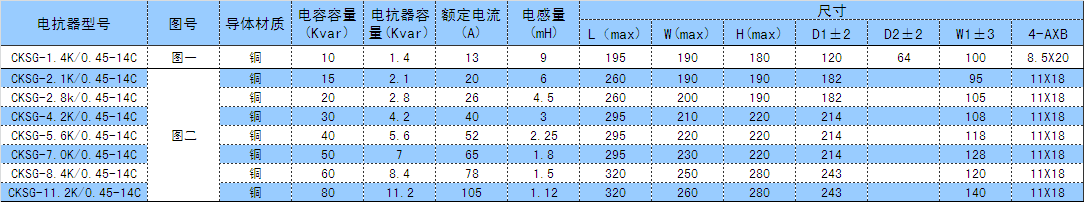

串聯電抗器尺寸圖 三相系統電壓450VAC銅材質系列 14%電抗器率

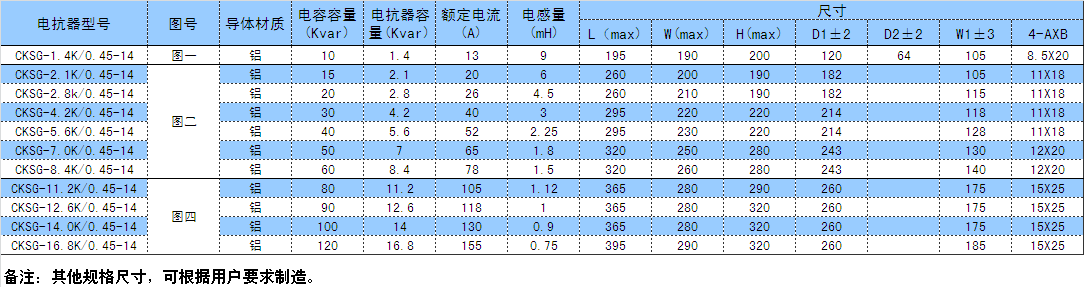

串聯電抗器尺寸圖 三相系統電壓450VAC鋁材質系列 14%電抗器率
串聯電抗器尺寸圖 三相系統電壓10KVAC系列 6%電抗器率
備注：其他規格尺寸，可根據用戶要求制造。
注解：6%，7%電抗率主要都是對5次 與7次諧波的抑制與吸收起到重要作用的，更好提高功率因素， 在現場的實際經驗中發現 7%的針對有些場合，效果更加明顯。 電抗率是電抗器的重要參數，而電抗率的大小將直接影響它的作用與系統的安全。為能合適的選用電抗率，必須了解電容器接入處電網存在諧波的背景。只有通過實測各次諧波后，才能使用電容器與之串聯的電抗器相匹配。（1）補償電容器接入處的背景諧波為三次，而且含量已超過或接近標準時，宜選用12%的串聯電抗器。（2）補償電容器接入處的背景諧波為3次和5次為主，而且兩者含量均較大，宜選用12%與4.5%~6%兩種電抗率混裝方式的串聯電抗器，以保證抑制3次諧波放大為前提。該方案優點比全部采用串聯12%方案可降低無功損耗。（3）當補償電容器接入處的背景諧波為3次為主，并含有5次以上諧波，但含量較少，可選用

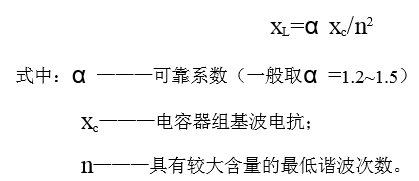

0.1%~1%的電抗器。（4）當補償電容器接入處的背景諧波以3次和5次為主，但3次諧波含量較少，而5次諧波含量已超過或接近標準值，應選用5%~6%的電抗器。（5）當補償電容器接入處的背景諧波為5次及以上時，而且5次諧波含量較大，應選用6%的串聯電抗器。（6）當補償電容器接入處電網含有多種諧波成分，并且含量都較大時，串聯單抗器電抗率可按下式確定。此時該電容支路對于較大含量的各次諧波均不會產生放大作用。
一、接入串聯電抗器，電容器 電壓升高系數- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即運行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、結構特點
1.該電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，散熱性能好。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點
配套瓦藍科技串聯電抗器時需提供參數：系統電壓、電容容量和電抗值比率（電抗率）
