交流輸出電抗器
- 產品簡介：OCL系列輸出電抗器用于變頻器輸出端，限制變頻器與電機連接電纜的容性充電電流，鈍化變頻器輸出的PWM波的電壓上升率。補償在長導線時的電容再充電電流，最大長度取決于變頻器的
- 咨詢熱線：021-57899261
-
產品詳情
聯系我們

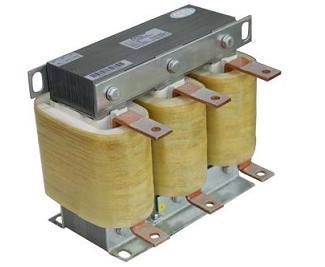

交流輸出電抗器
產品概述：
安裝在變頻器輸出端，用于限制變頻器 與電機連接電纜的容性充電電流，鈍化變頻 器輸出的PWM波的電壓上升率。 電機電纜長度超過一定值時，建議在變頻器與 電機之間插入一個電機電抗器。用于補償在長導線時的電容再充電電流。此最大長度決定于變頻器的額定值以及電機電纜的類型。
產品應用：
1.將dv/dt限制到500V/us
2.將電機端子上的過電壓限制到：1000V至400V~（rms值）
1150V至460V~（rms值）
3.打開濾波器與電機之間的接觸器所引起的濾波器干擾
4.減小電機接地泄漏電流
技術規格：
1.工作電壓：Ф3/380VAC-1140VAC
2.工作頻率：50/60Hz.
3.工作電流：3A-1600A
4.載波頻率：2-6KHz.
5.絕緣等級：class F,H
6.使用環境：-10~+45 ℃,額定值不會降低。最高可達+55℃，
在45℃以上，每升高1℃，額定電流降低2%
7.防護等級：IP00-IP22
8.壓 降：＜4% 大于此范圍會引起轉矩損失
9.最大電流：1.5×額定電流，持續60S
10.噪 音：≤65dB
11.溫 升：≤85K
12.抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試）
13.絕緣電阻：1000VDC絕緣阻值≥100MΩ
14.海拔高度不超過2000米。
15.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
16.周圍無有害氣體，無易燃易爆物品。
17.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
18.執行標準：
IEC289:1987電抗器
GB10229-88電抗器(eqvIEC289:1987)
JB9644-1999半導體電氣傳動用電抗器

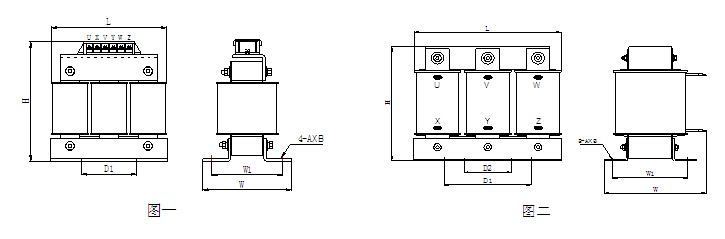

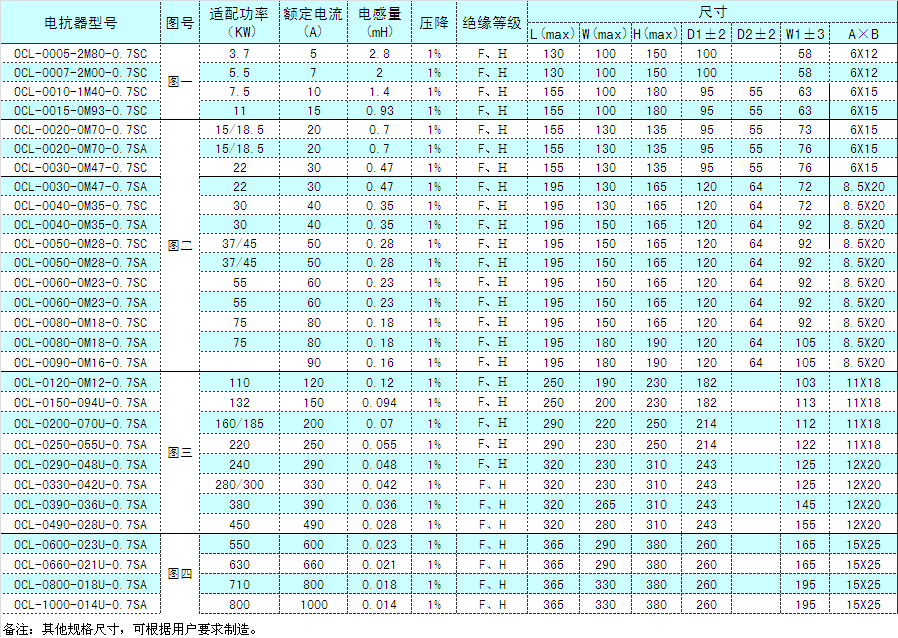

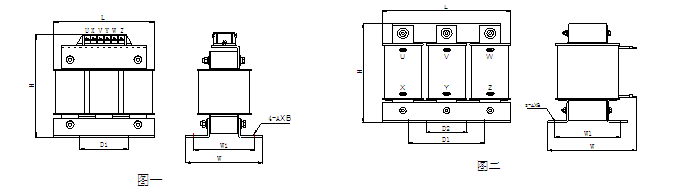

交流輸出系列電抗器尺寸圖380V

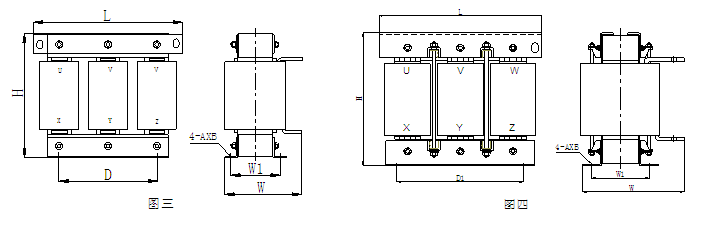

交流輸出銅材質系列電抗器尺寸圖690V
